國巨貼片電容的電壓怎么表示?

瀏覽次數：1869

發布日期：2020-11-25

國巨貼片電容的電壓怎么表示?我們都知道每個品牌的參數表示方法都不同，而不同品牌對電壓的表示方法也會有所不同，那么國巨是怎么表示的呢！
貼片電容的電壓的表示方法有兩種：一種是數字表示0（100V）、4（4V）、5（6.3V）、6（10V）、7（16V）、8（25V）、9（50V），；另外一種則是字母表示A（200V）、B（500V）、C（1KV）、D（2KV）、E（3KV）、S（2.5KV）、Y（250V）、Z（630V）。括號后面的則是代表它們各自對應的電壓值。數字表示的是低壓貼片電容，字母表示的是高壓貼片電容。

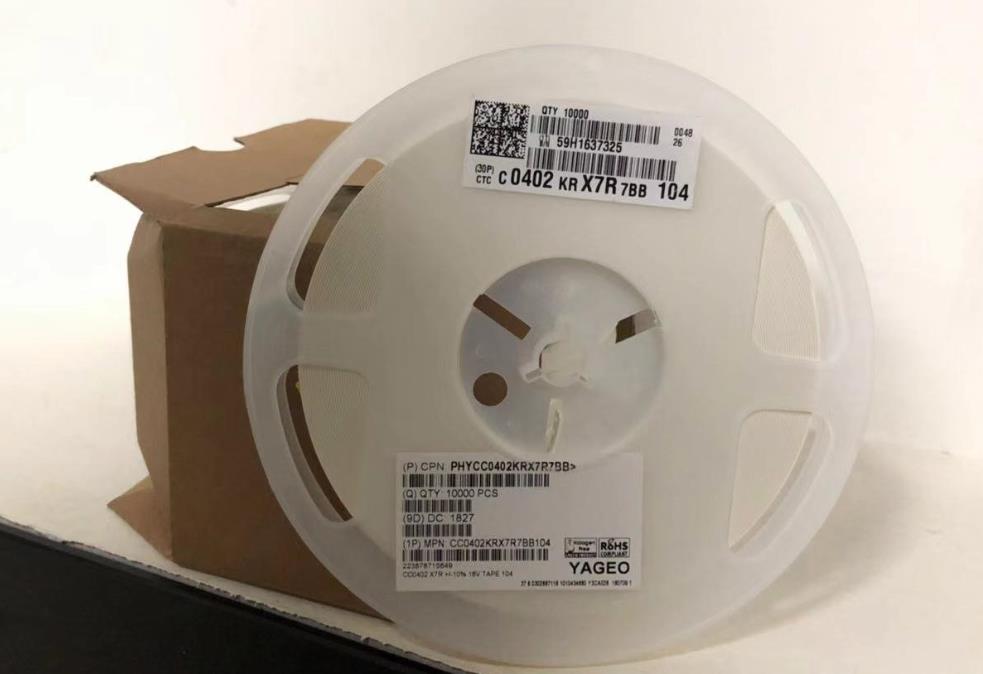

例如：C 0402 KR X7R 7BB 104
這是一個國巨貼片電容的完整料號，那么這個料號應該怎么解釋呢？0402是電容的封裝，K是電容的精度（容差）±10%，X7R是電容的材質，7BB的‘7’則是代表貼片電容的電壓，為16V，104是容值100nF。
C 0805 KR X7R 9BB 104這里的電壓表示是‘9’，電壓值為50V。

CC 0603 KR X7R 8BB 474這里的電壓表示是‘8’，電壓值為25V。以此類推。
